Dopo aver eseguito il collegamenti ai dispositivi di supporto come specificato nel precedente articolo
e generato l’immagine
Compilazione Immagine OpenWrt per Linkit 7688 e 7688 Duo
si procede alla installazione della stessa sul dispositivo.
Come da indicazioni sul sito Mediatek
Aggiornamento Firmware da chiavetta USB
per eseguire l’aggiornamento del firmware da chiavetta usb copiare l’immagine openwrt-ramips-mt7688-LinkIt7688-squashfs-sysupgrade.bin su una penna usb formattata fat32 e rinominarla in lks7688.img.
A questo punto inserire la chiavetta USB in un dispositivo USB OTG collegato alla scheda ed eseguire quanto segue

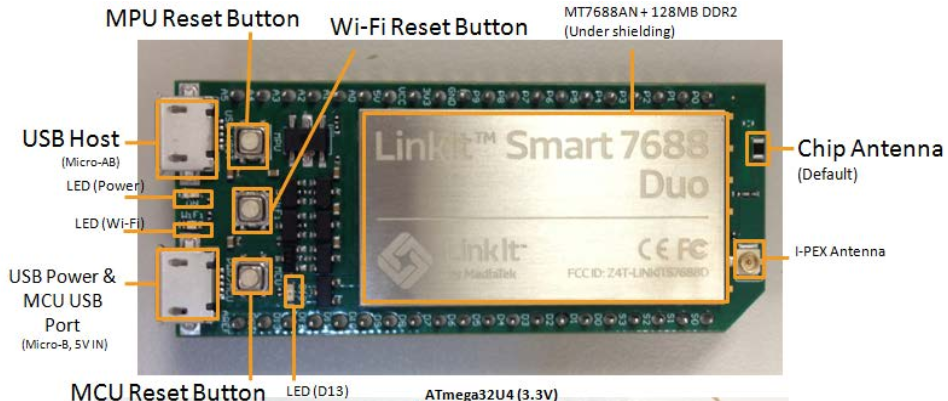

- Tenere premuto il pulsante WiFi sulla scheda.
- Premere una volta il pulsante MPU, con il pulsante WiFi sempre premuto.
- Tenere premuto il pulsante WiFI per almento 5 secondi e meno di 20 finché il Led arancione del WiFi si spegne. A quel punto rilasciarlo. Non tenerlo premuto oltre 20 secondi in quanto si procederebbe all’aggiornamento del bootloader.
- La scheda riparte e provvede ad eseguire l’aggiornamento con il led arancione del wifi che lampeggia velocemente.
Si può controllare l’operazione tramite la USB TTL seriale collegata sul pc ed attivata sulla seriale abilitata con le seguenti impostazioni

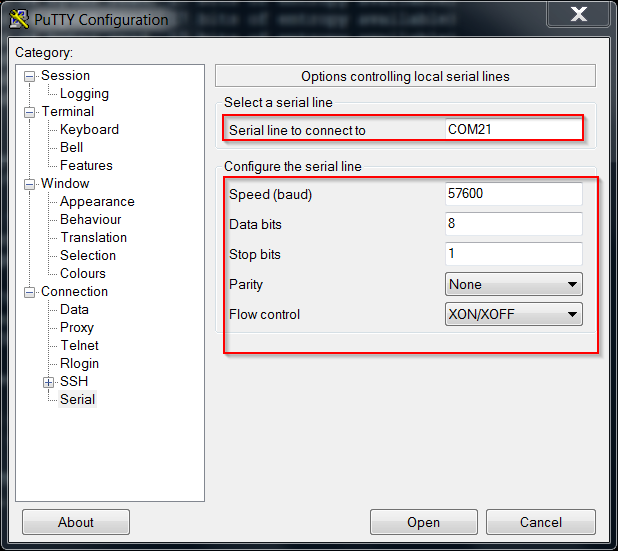

- Port: COM abilitata
- Speed: 57600
- Data Bits: 8
- Stop Bits: 1
- Parity: None
- Flow Control: XON/XOFF

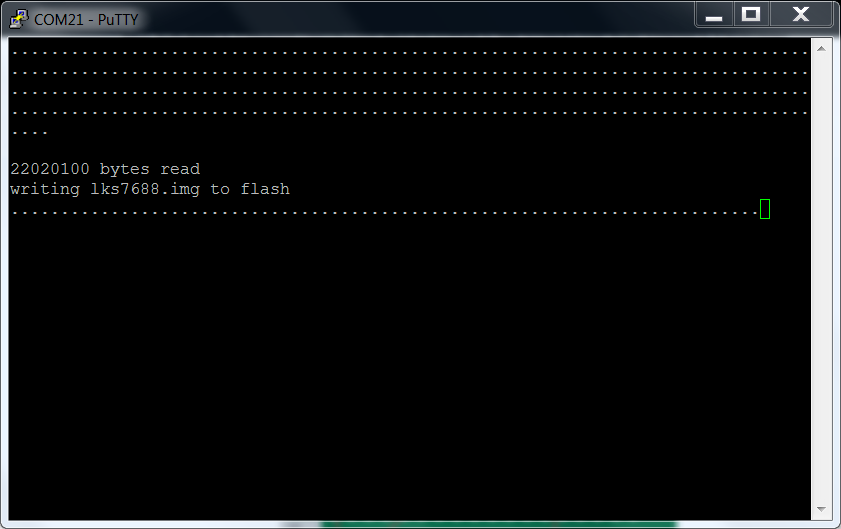

Collegandosi con putty, premere invio se non vi vede nulla, mentre sta eseguendo l’aggiornamento si verificano le operazioni
Quando il led arancione incomincia a lampeggiare con una frequenza minore la scheda è pronta ad essere utilizzata.
Fare uno ricerca degli access point visibili e si dovrebbe trovare un access point identificato come LinkIT_Smart_7688_xxxxxx, dove le xxxxxx identificano il dispositivo specifico.

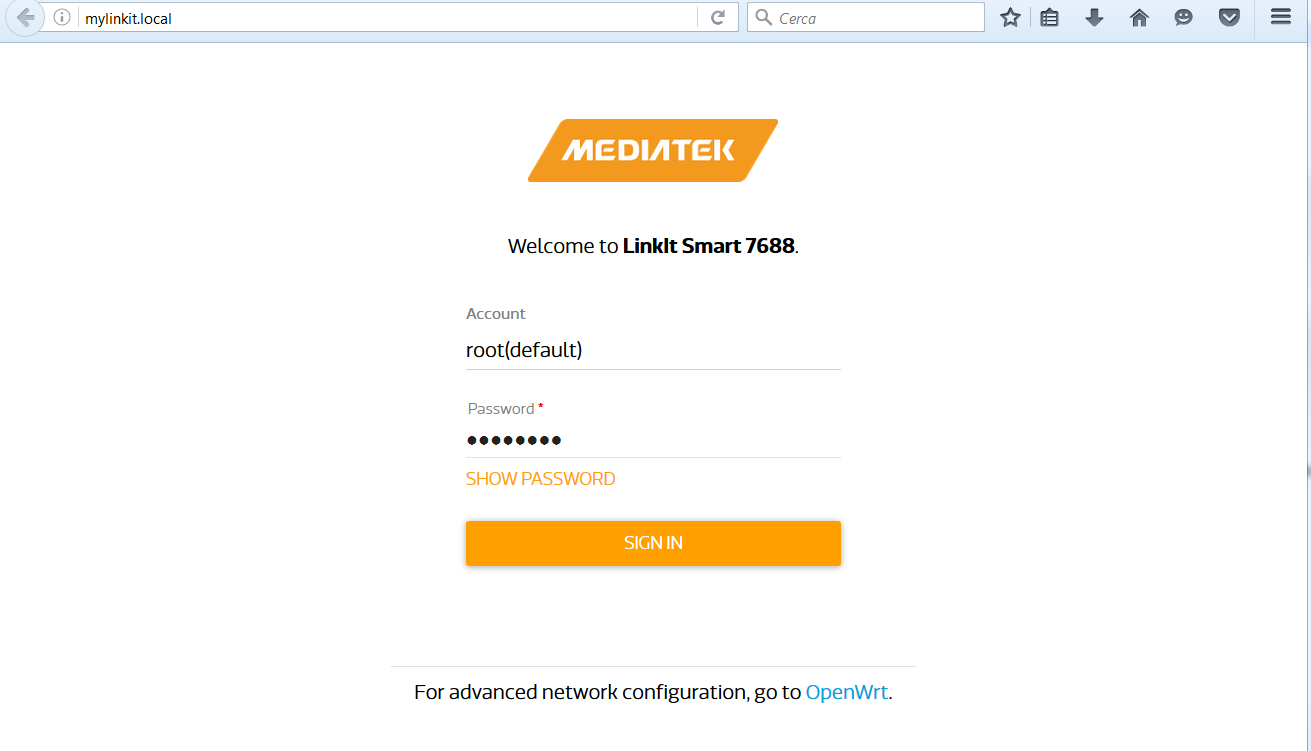

Collegarsi a tale Access Point ed accedere tramite browser all’indirizzo 192.168.100.1 o all’indirizzo mylinkit.local se si hanno i prerequisti elencati

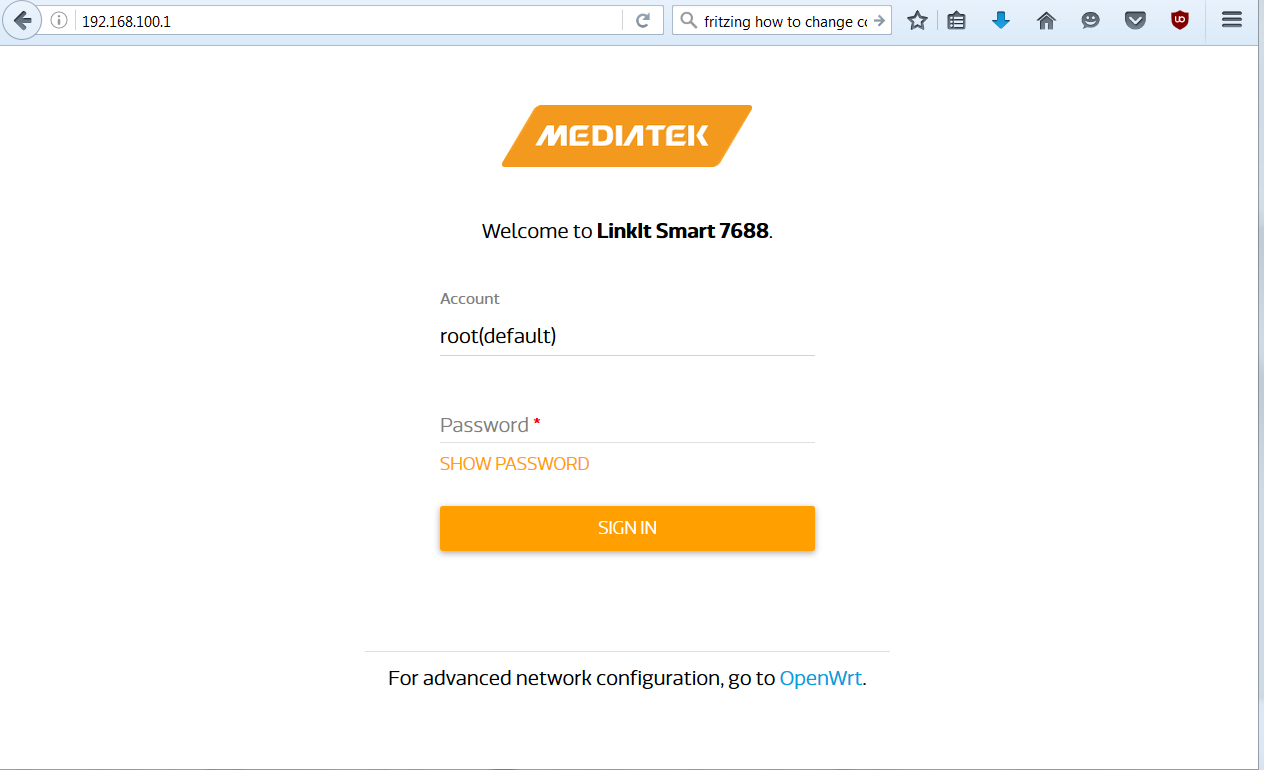

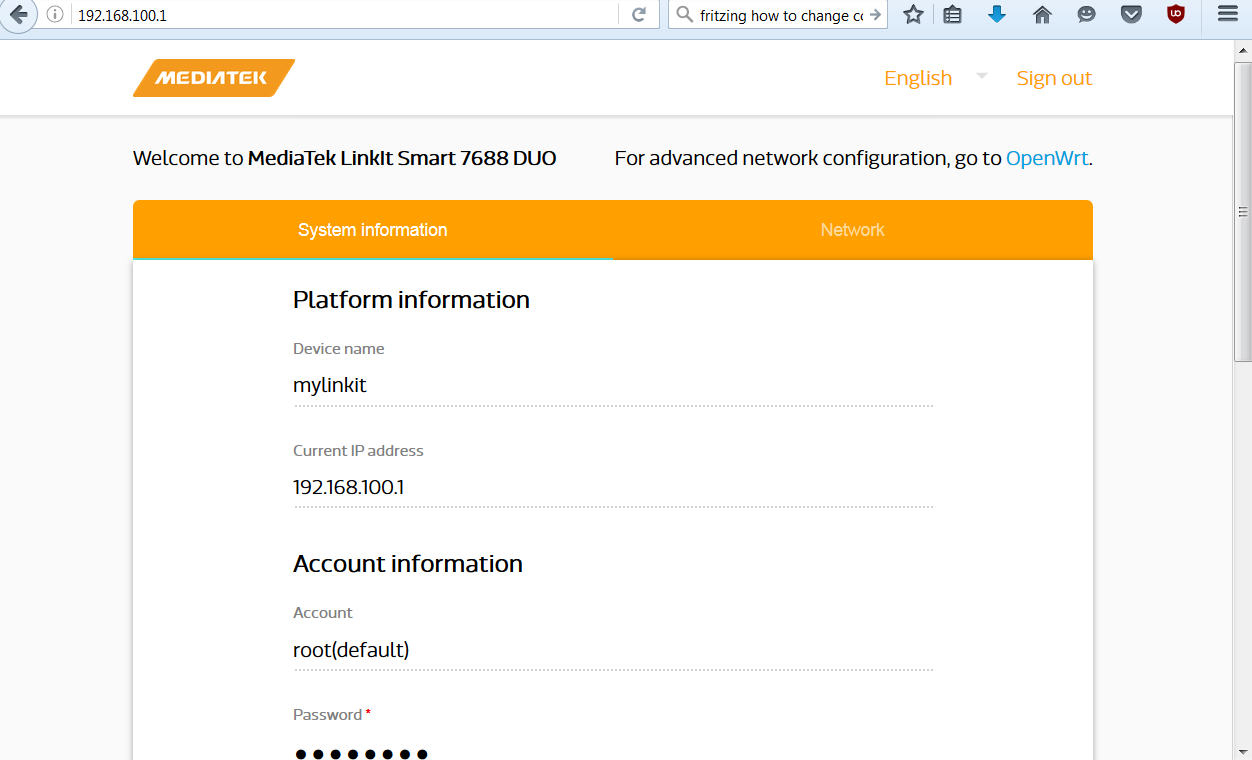

Inserire una password ed accedere al passo successivo

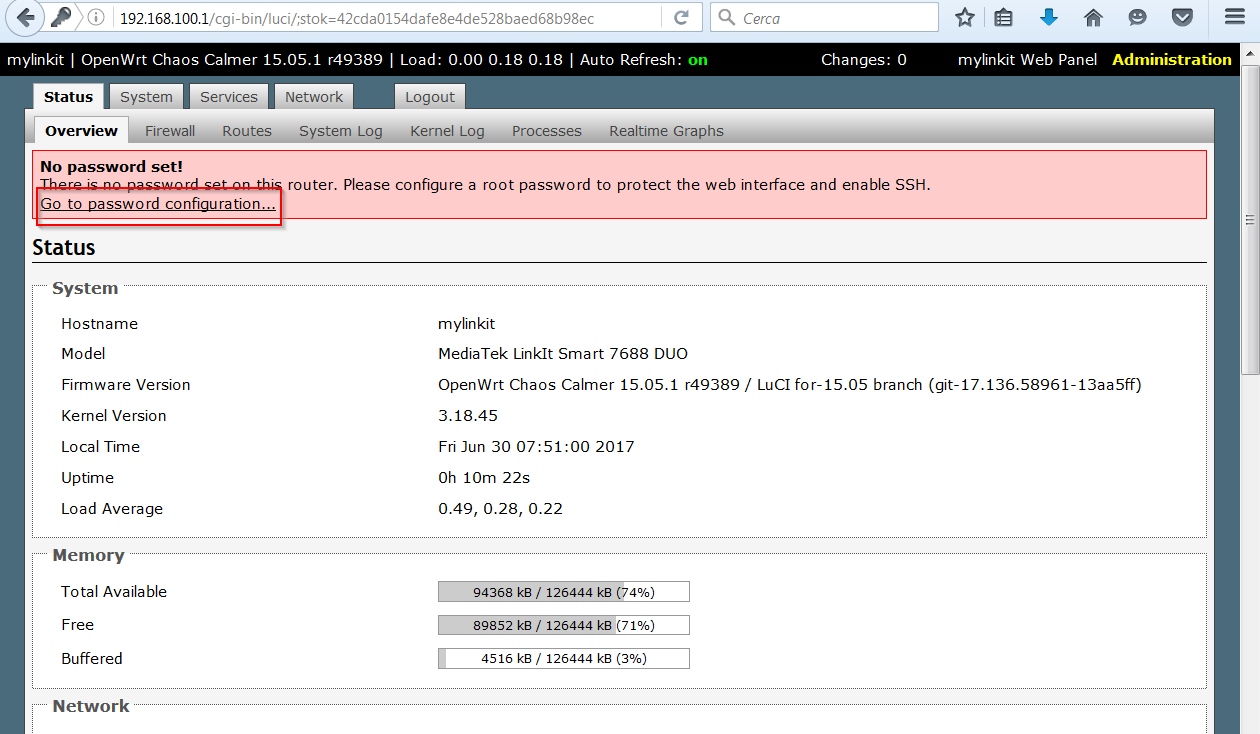

Selezionare OpenWrt per la configurazione avanzata

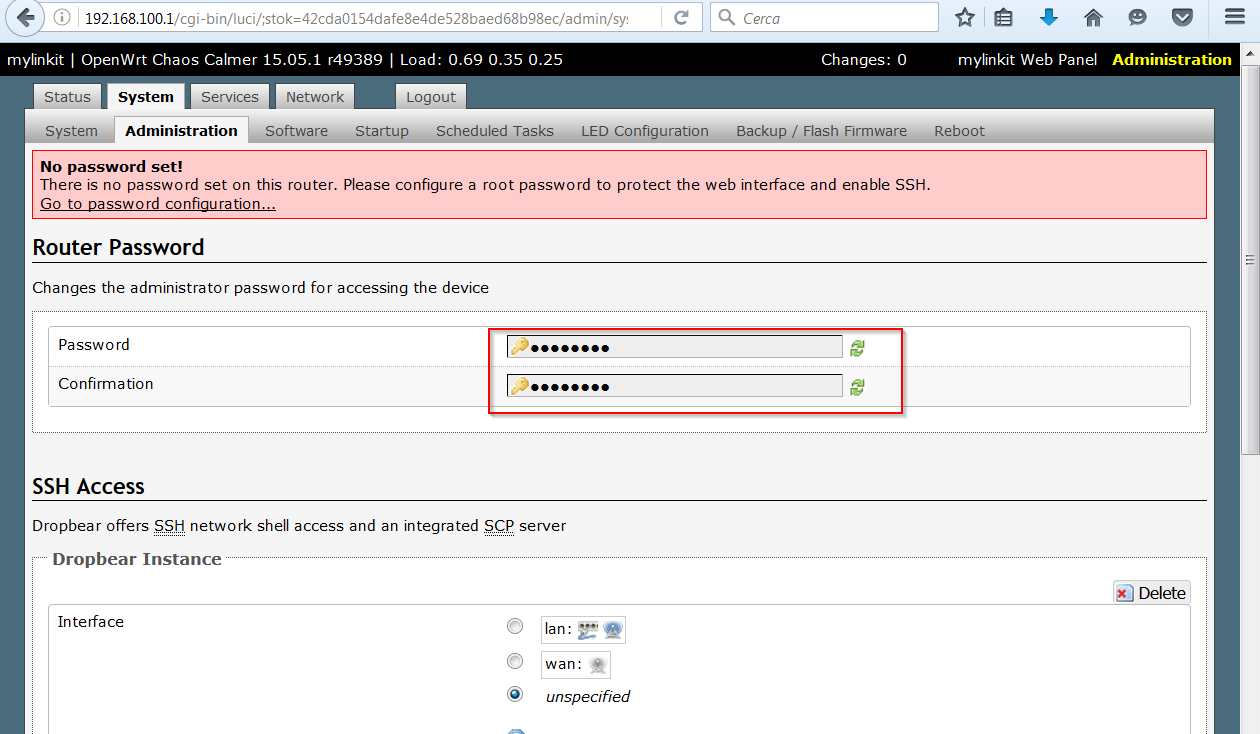

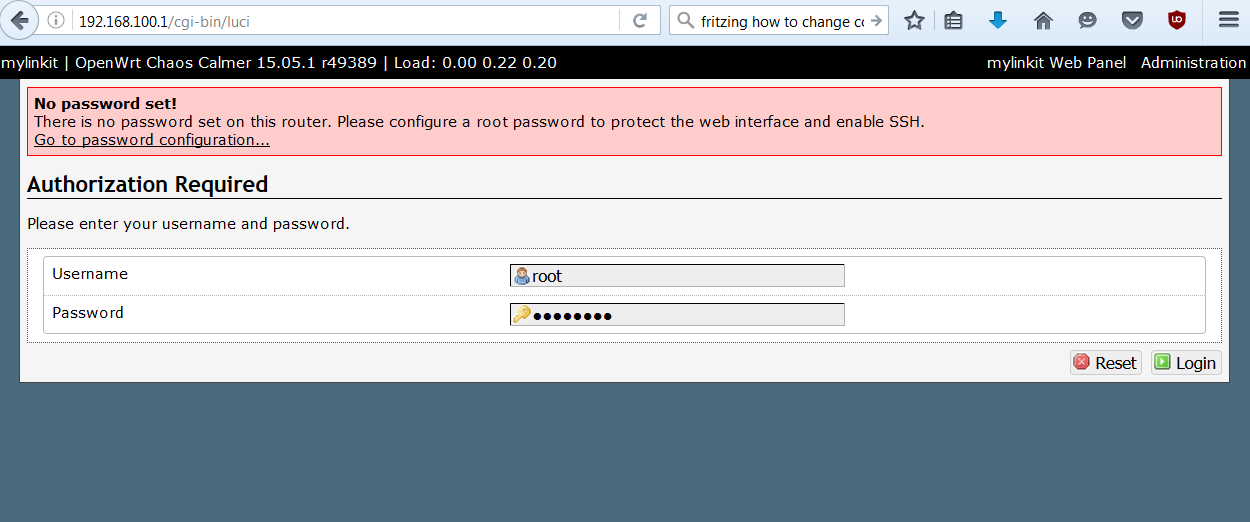

Impostare la password su OpwenWrt

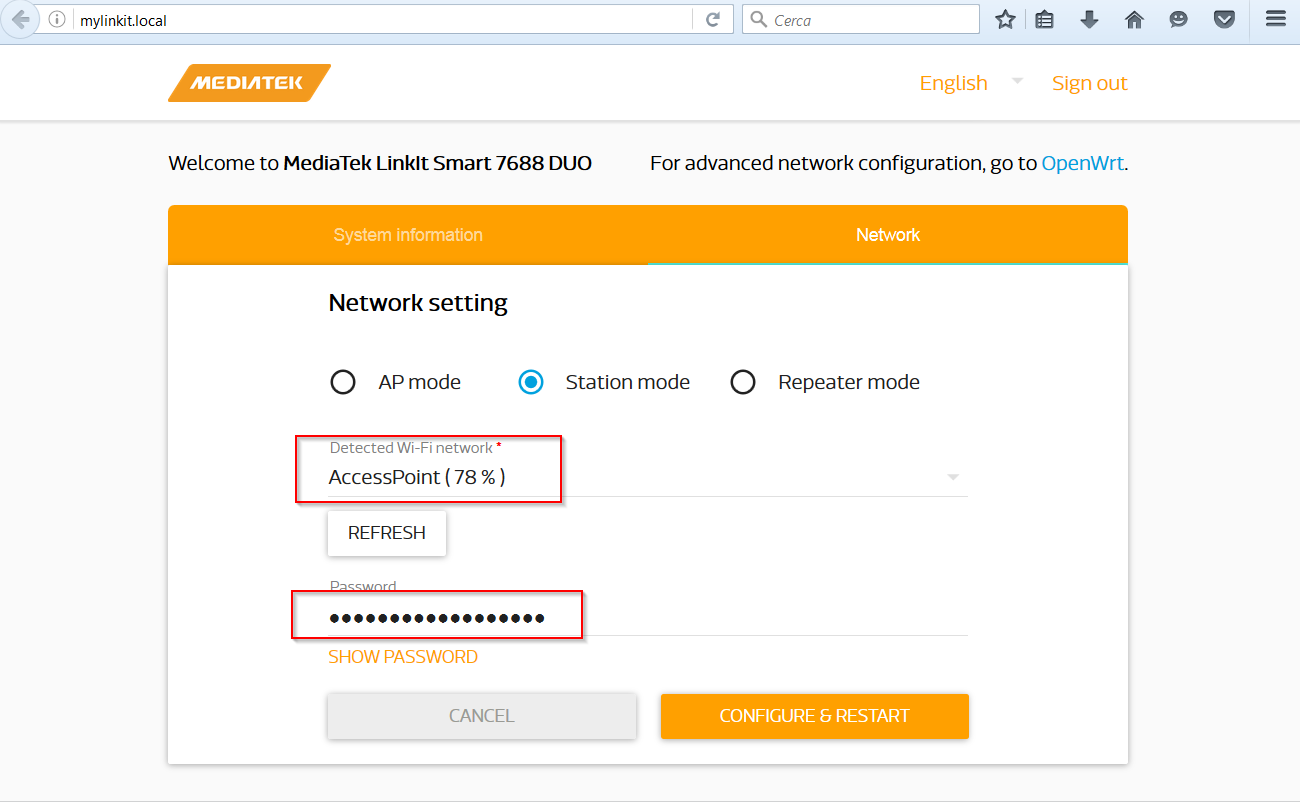

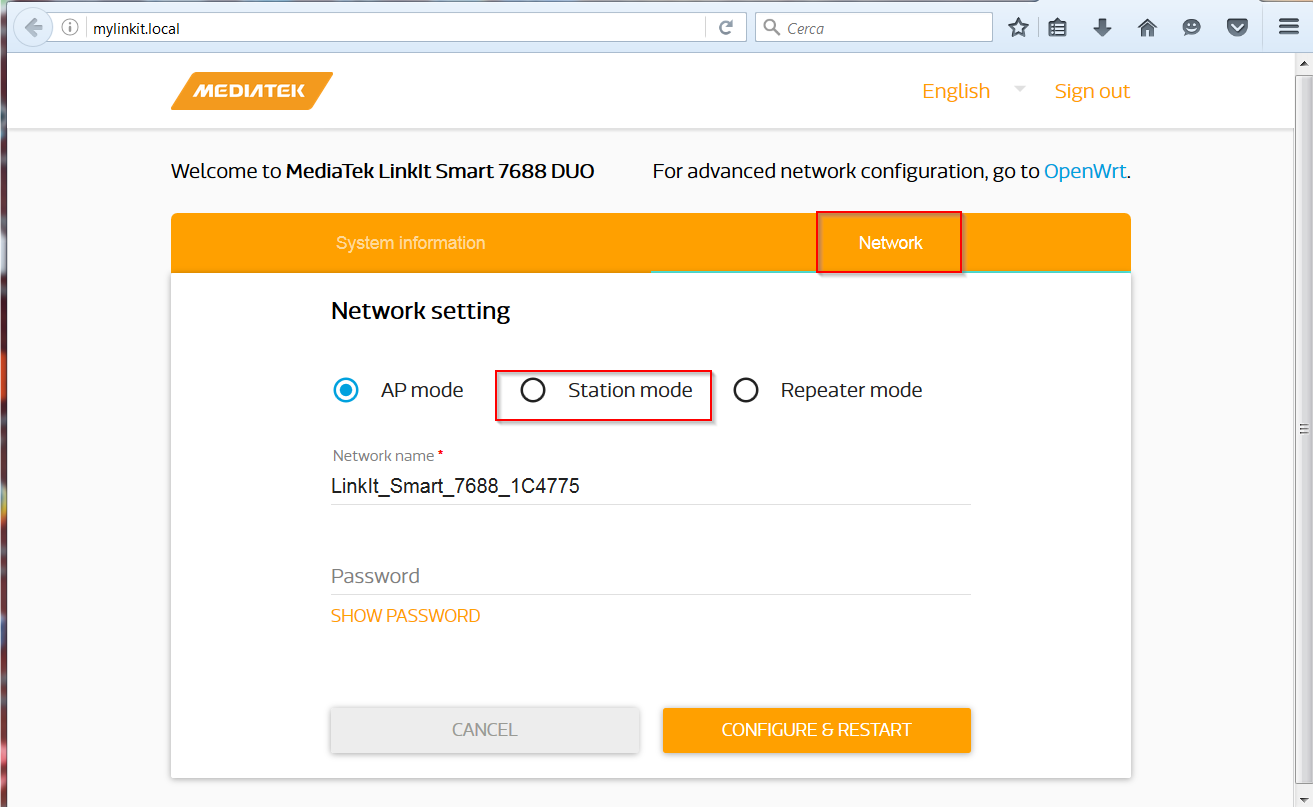

A questo punto il sistema è configurato come Access Point. Nel nostro caso si è voluto impostare il Linkit 7688 Duo come client di un Access Point con sicurezza WPA2. Per ottenere tale impostazione nel caso si abbia una rete visibile accedere alla sezione Network della interfaccia principale della console web
ed impostare i valori per l’ Access Point e far ripartire il tutto
Nel caso l’Access Point sia nascosto occorre seguire la strada di impostare i parametri direttamente nei file di configurazione presenti in /etc/config.
Ci si collega con putty sulla USB TTL seriale collegata in precedenza e si accede in /etc/config e si eseguono i comandi per Access Point con sicurezza wpa2
1 2 3 |
uci set wireless.sta.ssid=ACCESS POINT uci set wireless.sta.key=password access point uci set wireless.sta.encryption=psk2 |
Si salva la configurazione
1 |
uci commit |
e la si attiva
1 |
wifi_mode sta |
Se si controlla il file /etc/config/wireless si nota l’aggiunta di una nuova sezione, config wifi-face ‘sta’, per la connessione all’access point
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 |
root@mylinkit:/etc/config# cat wireless config wifi-device 'radio0' option type 'ralink' option variant 'mt7628' option country 'TW' option hwmode '11g' option htmode 'HT40' option channel 'auto' option disabled '0' option linkit_mode 'sta' config wifi-iface 'ap' option device 'radio0' option mode 'ap' option network 'lan' option ifname 'ra0' option encryption 'none' option ssid 'LinkIt_Smart_7688_1C4775' option seq '1' config wifi-iface 'sta' option device 'radio0' option mode 'sta' option network 'wan' option ifname 'apcli0' option led 'mediatek:orange:wifi' option ssid 'AccessPoint' option key 'password' option encryption 'psk2' root@mylinkit:/etc/config# |
Ora la scheda agisce da client e si accede all’indirizzo indicato dall’ Access Point o tramite nome come indicato dalla documentazione
Nel prossimo articolo si procede alla installazione e configurazione del firmware Lede personalizzato
Installazione e configurazione immagine Lede su Linkit 7688 Duo
