In questo articolo si descrivono brevemente le schede di sviluppo Mediatek Linkit 7688 e 7688 Duo. Di seguito il link alle due schede
Le specifiche generali delle due schede sono le seguenti

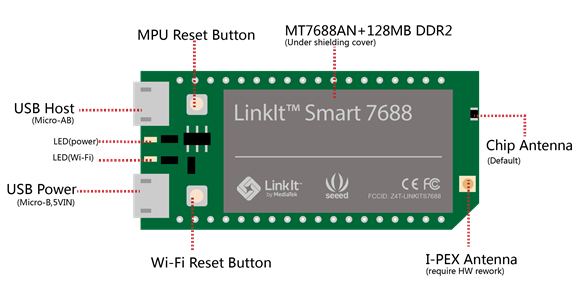

Linkit 7688
| Modello | Linkit Smart 7688 |
| MPU | MT7688AN, MIPS24KEc, 580MHz |
| RAM | 128 Mb DDR2 |
| Memoria Flash | 32 Mb |
| GPIO | 22 (MT7688AN) a 3,3 V |
| PWM | 4 (MT7688AN) a 3,3 V |
| Interrupts esterni | 22 (MT7688AN) |
| SPI | 1 (MT7688AN) |
| UART Lite | 3 (MT7688AN) |
| Alimentazione | Micro USB 5V DC o tramite PIN 3,3 V |
| USB HOST | Micro USB |
| Ethernet | Tramite Estensione |
| Wifi | 1T1R 802.11 b/g/n (2.4G) |
| Memoria aggiuntiva | Micro SDSDXC sdcard |
| Dimensioni | 55.7 x 26 mm |
| Peso | 39 grammi |

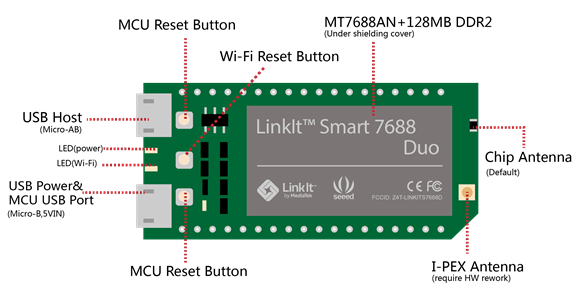

Linkit 7688 Duo
| Modello | Linkit Smart 7688 Duo |
| MPU | MT7688AN, MIPS24KEc, 580MHz |
| MCU | Atmel AVR 8MHz |
| RAM | 128 Mb DDR2 |
| Memoria Flash | 32 Mb |
| GPIO | 3 (MT7688AN) a 3,3 V 24 (ATmega32U4) |
| PWM | 8 (ATmega32U4) a 3,3 V |
| Interrupts esterni | 8 (ATmega32U4) |
| SPI | 1 (ATmega32U4) |
| UART Lite | 1 (ATmega32U4) 1 (MT7688AN) |
| Alimentazione | Micro USB 5V DC o tramite PIN 3,3 V |
| USB HOST | Micro USB |
| Ethernet | Tramite Estensione |
| Wifi | 1T1R 802.11 b/g/n (2.4G) |
| Memoria aggiuntiva | Micro SDSDXC sdcard |
| Dimensioni | 55.7 x 26 mm |
| Peso | 39 grammi |
Le due schede condividono lo stesso Microprocessore (MPU MT7688AN), ma nel caso del Linkit 7688 Duo questo è coadiuvato dal Microcontroller Atmel (MCU ATmega32U4) per la gestione delle periferiche.

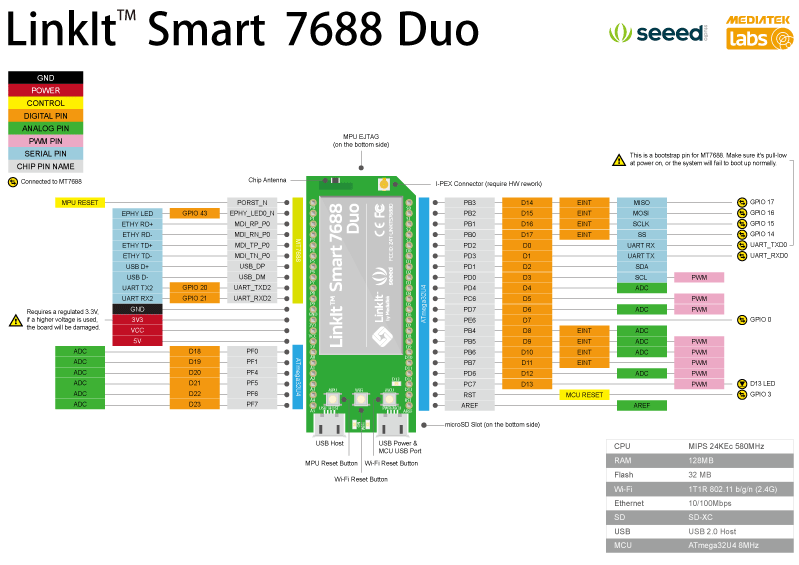

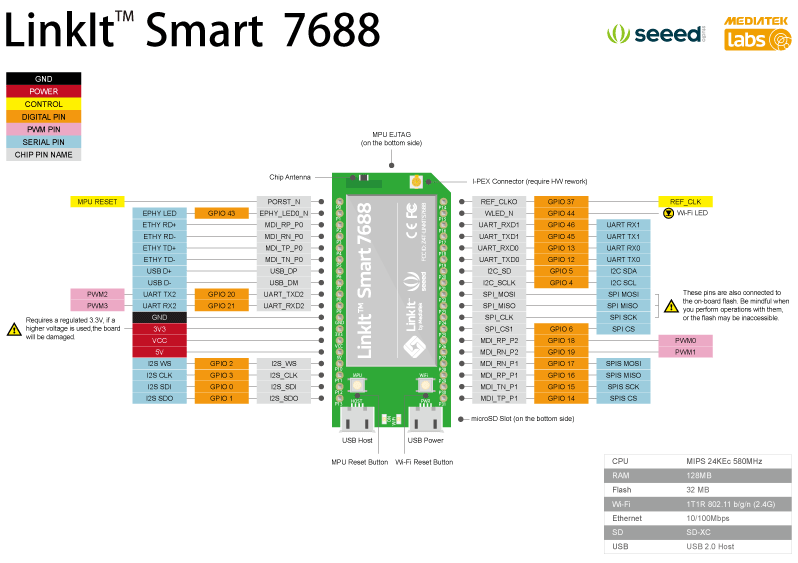

Di seguito gli schemi di interfacciamento con le periferiche nei due casi
Il sistema operativo utilizzato per ambedue le schede è OpenWrt, ma la gestione delle periferiche è diffente. Mentre nel caso del Linkit 7688 ci si affida al solo MPU ed a specifiche librerie per la gestione dell’interfacciamento con le periferiche, per il Linkit 7688 Duo è il microcontrollore ATmega32U4 che provvede a gestire le periferiche. La gestione dell’ATmega32U4 è eseguita con l’IDE di Arduino inserendo nello strumento il supporto alla scheda come specificato al seguente link
Scheda Linkit 7688 Duo su Arduino
Al presente link vi è la documentazione Mediatek per le due schede
Risorse Linkit 7688 e 7688 Duo
Per la gestione delle perriferiche delle due schede fare riferimento alle pagine
Periferiche su Linkit 7688 Duo
Sil sito Mediatek, sono presenti anche esempi da seguire passo passo per provare le varie caratteristiche della scheda.
Nel prossimo articolo si mostrano i collegamenti da eseguire con l’USB OTG da usare con una chiavetta USB e una USB TTL serial per il monitor del dispositivo
