Collegamenti Linkit 7688 Duo

Dopo la panoramica delle schede

Schede di sviluppo Linkit 7688 e 7688 Duo

in questo articolo si descrive come collegare alla scheda i seguenti componenti che saranno utilizzati in seguito:

  • Micro USB OTG alla porta Host della scheda
  • Dispositivo USB To TTL Serial
  • Alimentazione su usb di 5v sulla porta USB Power

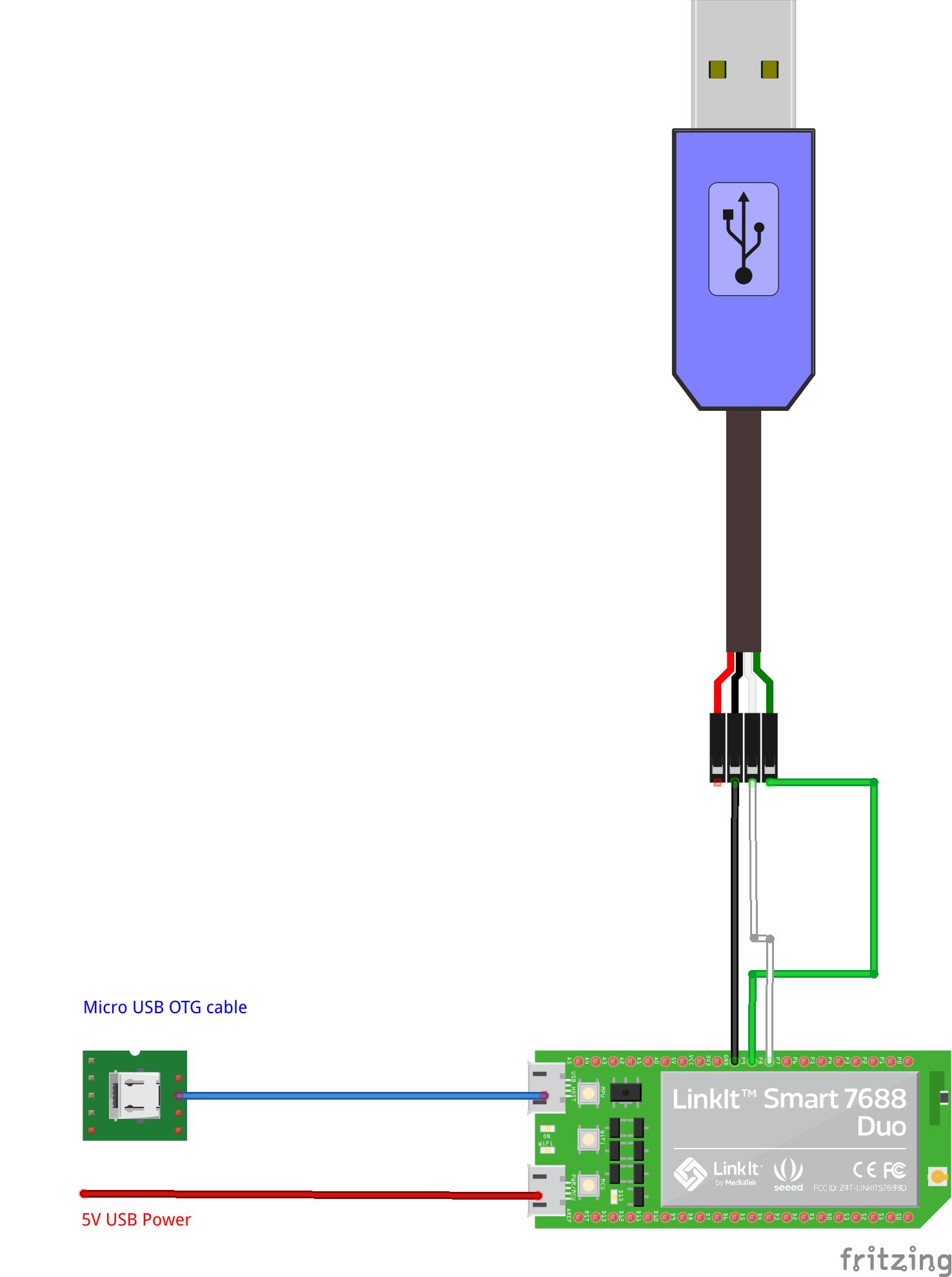

Lo schema seguente mostra come sono eseguiti i collegamenti

connessionilinkit

In particolare si devono eseguire i seguenti collegamenti tra il dispositivo USB To TTL Serial e la scheda

Pin USB TTLPin Linkit
RXUART_TXD2
TXUART_RXD2
GNDGND

Nel prossimo articolo si mostra come compilare il firmware per la scheda Linkit 7688

Compilazione Immagine OpenWrt per Linkit 7688 e 7688 Duo
